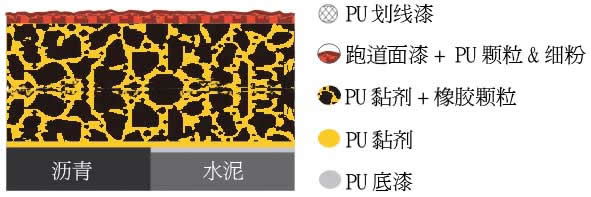

透氣式塑膠跑道工法圖示： |
 |
| 工法說明： |
| 本工法系以 PU 黏著劑與橡膠顆�；旌虾笫褂门艿缹�(zhuān)用鋪裝機鋪設橡膠層，表面再?lài)娡颗艿烂嫫�。本工法屬于透水型，工程造價較低，若正確施工與妥善維護，場地可有 5 年以上使用壽命。本工法質量經國際田徑總會認可實驗室檢驗合格，榮獲國際田徑總會產品認證。 |
| |
| PU 傳統式跑道工法圖示： |
 |
| 工法說明： |
| 全 PU 實心不透水型現場澆注工法�；鶎右�?xún)梢盒?PU 運動場所鋪設材涂鋪，硬化后表面再鋪設 3 - 5 mm 跑道顆粒層，完工產品具有具有堅韌的材質與優異的彈性，符合國際田徑總會田徑場面層材料質量要求。正確施工與妥善維護，場地使用年限可達 8 - 10 年。 |
| |

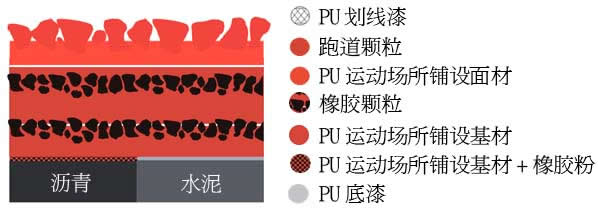

PU 混合式跑道工法圖示： |
 |
| CW-362 工法說明： |
全 PU 不透水型現場澆注工法。基層以鋼片齒耙或齒狀鏝刀鋪設 PU 運動場所鋪設材后立即灑滿橡膠顆粒，等 PU 硬化后清除未黏著顆粒，重復相同方式達到所需厚度。基層完成后表面再鋪設 3 - 5 mm 跑道顆粒層。正確施工與妥善維護，場地使用年限可達 8 - 10 年。本工法品質經國際田徑總會認可實驗室檢驗合格，榮獲國際田徑總會產品認證。 |
| |

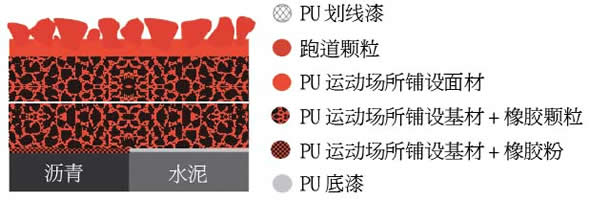

| CW-362C 工法圖示： |
 |
| CW-362C 工法說明： |
| 全 PU 不透水型現場澆注工法�；鶎涌梢� PU 運動場所鋪設材加入橡膠粒攪拌后用刮耙或鋪裝機施作。基層完成后表面再鋪設 3 - 5 mm 跑道顆粒層。正確施工與妥善維護，場地使用年限可達 8 - 10 年。本工法質量經國際田徑總會認可實驗室檢驗合格，榮獲國際田徑總會產品認證 |
透氣式塑膠跑道工法圖示： |
|
| 工法說明： |
| 本工法系以 PU 黏著劑與橡膠顆�；旌虾笫褂门艿缹�(zhuān)用鋪裝機鋪設橡膠層，表面再?lài)娡颗艿烂嫫�。本工法屬于透水型，工程造價較低，若正確施工與妥善維護，場地可有 5 年以上使用壽命。本工法質量經國際田徑總會認可實驗室檢驗合格，榮獲國際田徑總會產品認證。 |
| |
| PU 傳統式跑道工法圖示： |
|
| 工法說明： |
| 全 PU 實心不透水型現場澆注工法。基層以?xún)梢盒?PU 運動場所鋪設材涂鋪，硬化后表面再鋪設 3 - 5 mm 跑道顆粒層，完工產品具有具有堅韌的材質與優異的彈性，符合國際田徑總會田徑場面層材料質量要求。正確施工與妥善維護，場地使用年限可達 8 - 10 年。 |
| |
PU 混合式跑道工法圖示： |
|
| CW-362 工法說明： |
全 PU 不透水型現場澆注工法�；鶎右凿撈X耙或齒狀鏝刀鋪設 PU 運動場所鋪設材后立即灑滿橡膠顆粒，等 PU 硬化后清除未黏著顆粒，重復相同方式達到所需厚度。基層完成后表面再鋪設 3 - 5 mm 跑道顆粒層。正確施工與妥善維護，場地使用年限可達 8 - 10 年。本工法品質經國際田徑總會認可實驗室檢驗合格，榮獲國際田徑總會產品認證。 |
| |
| CW-362C 工法圖示： |
|
| CW-362C 工法說明： |
| 全 PU 不透水型現場澆注工法�；鶎涌梢� PU 運動場所鋪設材加入橡膠粒攪拌后用刮耙或鋪裝機施作�；鶎油瓿珊蟊砻嬖黉佋O(shè) 3 - 5 mm 跑道顆粒層。正確施工與妥善維護，場地使用年限可達 8 - 10 年。本工法質量經國際田徑總會認可實驗室檢驗合格，榮獲國際田徑總會產品認證 |
透氣式塑膠跑道工法圖示： |
|
| 工法說明： |
| 本工法系以 PU 黏著劑與橡膠顆�；旌虾笫褂门艿缹�(zhuān)用鋪裝機鋪設橡膠層，表面再?lài)娡颗艿烂嫫�。本工法屬于透水型，工程造價較低，若正確施工與妥善維護，場地可有 5 年以上使用壽命。本工法質量經國際田徑總會認可實驗室檢驗合格，榮獲國際田徑總會產品認證。 |
| |
| PU 傳統式跑道工法圖示： |
|
| 工法說明： |
| 全 PU 實心不透水型現場澆注工法�；鶎右�?xún)梢盒?PU 運動場所鋪設材涂鋪，硬化后表面再鋪設 3 - 5 mm 跑道顆粒層，完工產品具有具有堅韌的材質與優異的彈性，符合國際田徑總會田徑場面層材料質量要求。正確施工與妥善維護，場地使用年限可達 8 - 10 年。 |
| |
PU 混合式跑道工法圖示： |
|
| CW-362 工法說明： |
全 PU 不透水型現場澆注工法�；鶎右凿撈X耙或齒狀鏝刀鋪設 PU 運動場所鋪設材后立即灑滿橡膠顆粒，等 PU 硬化后清除未黏著顆粒，重復相同方式達到所需厚度�；鶎油瓿珊蟊砻嬖黉佋O(shè) 3 - 5 mm 跑道顆粒層。正確施工與妥善維護，場地使用年限可達 8 - 10 年。本工法品質經國際田徑總會認可實驗室檢驗合格，榮獲國際田徑總會產品認證。 |
| |
| CW-362C 工法圖示： |
|
| CW-362C 工法說明： |
| 全 PU 不透水型現場澆注工法�；鶎涌梢� PU 運動場所鋪設材加入橡膠粒攪拌后用刮耙或鋪裝機施作。基層完成后表面再鋪設 3 - 5 mm 跑道顆粒層。正確施工與妥善維護，場地使用年限可達 8 - 10 年。本工法質量經國際田徑總會認可實驗室檢驗合格，榮獲國際田徑總會產品認證 |
透氣式塑膠跑道工法圖示： |
|
| 工法說明： |
| 本工法系以 PU 黏著劑與橡膠顆粒混合后使用跑道專用鋪裝機鋪設橡膠層，表面再?lài)娡颗艿烂嫫帷１竟し▽儆谕杆�，工程造價較低，若正確施工與妥善維護，場地可有 5 年以上使用壽命。本工法質量經國際田徑總會認可實驗室檢驗合格，榮獲國際田徑總會產品認證。 |
| |
| PU 傳統式跑道工法圖示： |
|
| 工法說明： |
| 全 PU 實心不透水型現場澆注工法�；鶎右�?xún)梢盒?PU 運動場所鋪設材涂鋪，硬化后表面再鋪設 3 - 5 mm 跑道顆粒層，完工產品具有具有堅韌的材質與優異的彈性，符合國際田徑總會田徑場面層材料質量要求。正確施工與妥善維護，場地使用年限可達 8 - 10 年。 |
| |
PU 混合式跑道工法圖示： |
|
| CW-362 工法說明： |
全 PU 不透水型現場澆注工法�；鶎右凿撈X耙或齒狀鏝刀鋪設 PU 運動場所鋪設材后立即灑滿橡膠顆粒，等 PU 硬化后清除未黏著顆粒，重復相同方式達到所需厚度�；鶎油瓿珊蟊砻嬖黉佋O(shè) 3 - 5 mm 跑道顆粒層。正確施工與妥善維護，場地使用年限可達 8 - 10 年。本工法品質經國際田徑總會認可實驗室檢驗合格，榮獲國際田徑總會產品認證。 |
| |
| CW-362C 工法圖示： |
|
| CW-362C 工法說明： |
| 全 PU 不透水型現場澆注工法�；鶎涌梢� PU 運動場所鋪設材加入橡膠粒攪拌后用刮耙或鋪裝機施作�；鶎油瓿珊蟊砻嬖黉佋O(shè) 3 - 5 mm 跑道顆粒層。正確施工與妥善維護，場地使用年限可達 8 - 10 年。本工法質量經國際田徑總會認可實驗室檢驗合格，榮獲國際田徑總會產品認證 |
透氣式塑膠跑道工法圖示： |
|
| 工法說明： |
| 本工法系以 PU 黏著劑與橡膠顆�；旌虾笫褂门艿缹�(zhuān)用鋪裝機鋪設橡膠層，表面再?lài)娡颗艿烂嫫�。本工法屬于透水型，工程造價較低，若正確施工與妥善維護，場地可有 5 年以上使用壽命。本工法質量經國際田徑總會認可實驗室檢驗合格，榮獲國際田徑總會產品認證。 |
| |
| PU 傳統式跑道工法圖示： |
|
| 工法說明： |
| 全 PU 實心不透水型現場澆注工法�；鶎右�?xún)梢盒?PU 運動場所鋪設材涂鋪，硬化后表面再鋪設 3 - 5 mm 跑道顆粒層，完工產品具有具有堅韌的材質與優異的彈性，符合國際田徑總會田徑場面層材料質量要求。正確施工與妥善維護，場地使用年限可達 8 - 10 年。 |
| |
PU 混合式跑道工法圖示： |
|
| CW-362 工法說明： |
全 PU 不透水型現場澆注工法�；鶎右凿撈X耙或齒狀鏝刀鋪設 PU 運動場所鋪設材后立即灑滿橡膠顆粒，等 PU 硬化后清除未黏著顆粒，重復相同方式達到所需厚度�；鶎油瓿珊蟊砻嬖黉佋O(shè) 3 - 5 mm 跑道顆粒層。正確施工與妥善維護，場地使用年限可達 8 - 10 年。本工法品質經國際田徑總會認可實驗室檢驗合格，榮獲國際田徑總會產品認證。 |
| |
| CW-362C 工法圖示： |
|
| CW-362C 工法說明： |
| 全 PU 不透水型現場澆注工法�；鶎涌梢� PU 運動場所鋪設材加入橡膠粒攪拌后用刮耙或鋪裝機施作�；鶎油瓿珊蟊砻嬖黉佋O(shè) 3 - 5 mm 跑道顆粒層。正確施工與妥善維護，場地使用年限可達 8 - 10 年。本工法質量經國際田徑總會認可實驗室檢驗合格，榮獲國際田徑總會產品認證 |
（符合國際網球聯合會ITF標準）
水泥混凝土基礎要求
⑴防水層:基礎下方必須做氣障（防水層）,避免涂料面層產生砂眼、起泡甚至剝離。
⑵伸縮縫:伸縮縫只可設一條,即中網下方之球場中心線,賽區線內不可設置伸縮縫。
⑶平整度:用3m直尺任一方向兩點間高差不超過3mm。水泥表面不能粗糙。
⑷排水:整個球場應有5‰的排水坡度。排水方向平行于中網方向一邊排水。
⑸養護:基礎做好后至少養生28天。
⑹表面:水泥面收漿時用掃帚或木板拖動拉毛，勿用鐵鏟熨平。
⑺添加劑:水泥混凝土建造和養護中不可使用固化劑及硬化劑。
⑻裂縫:水泥混凝土開裂難以避免，頭發絲細縫不影響打球，但應避免結構性開裂。伸縮縫及裂縫需先進行補縫處理：將單組分聚氨脂材料838注入裂縫內，抹平。
說 明:做完面層后一段時間，伸縮縫處可能還會有細紋裂縫，頭發絲細縫不影響打球及美觀效果。
⑼酸洗:用85%商業磷酸/鹽酸稀釋至10%濃度(1:10兌水),用尼龍或PP聚丙烯刷子徹底刷洗水泥表面。至少15分鐘后待泡沫完全消失,用清水反復沖洗并立即排干場地(可用推水器或吸水器)。每片網球場(670m2)約用稀釋酸液135-260升。
⑽試 水:全場灑水測試場地平整，試水一小時后將地面凹陷超過3mm處用粉筆做記號。涂料施工—水泥地專用工藝。
⑾補 平:用丙烯酸水泥補平劑 -1# 補平一道先以1份-1#料兌2份水,用刷子刷于凹坑面,約30分鐘干透。再以3加侖料加1-2加侖水泥,加1包75-90目石英砂，填平場內凹陷處,減低積水現象,補平一道。干透及養護至少需24小時。
⑿粘接層:用丙烯酸粘接劑1#全場涂刮一層以5加侖1#摻70-100目石英砂4.5公斤,攪勻后用輥筒或刷子涂刷于基礎表面,(如地面較粗可不加砂或少加砂)。1#形成一層可緊密粘附在水泥混凝土地面上的涂層,為水性的100%丙烯酸涂料產品提供優質底層。涂刷1#約2小時內即進行下一道。每標準片用量5小桶。
⒀加強層:用丙烯酸填充劑4#全場涂刮一層以30加侖4#料兌20加侖水摻180公斤70-100目石英砂。用進口橡膠刮耙刮涂。在底層之上再提供一層均質,濃密的墊層,增加球場強度,提高整個球場面層的品質。干透及養護至少需24小時。每標準片用量約9小桶。
⒁紋理層:用丙烯酸色料(加石英砂)全場涂刮二層以27.5加侖涂料兌13-18加侖水加90公斤 80-100目石英砂,用進口橡膠刮耙刮涂。使面層有均勻一致的紋理效果,增加耐磨功能及調節球速。干透及養護至少需24小時。
⒂終飾層:用丙烯酸色料全場涂刮一層以18.3加侖涂料兌8加侖水，不加砂攪拌后用進口橡膠刮耙涂刮。使得色彩鮮艷悅目，并且對氣候和紫外線輻射具有很強的抵抗力,球場面層更美觀耐久。干透及養護至少需24小時。紋理層加終飾層三層色料每標準片用量約90加侖。
⒃劃線:用丙烯酸白線漆9#畫標準網球場界線一道按國際標準測量,用進口貼膠紙機將膠紙按線緊粘在地面上,防止毛邊,用刷子直接刷涂料一層。每標準片用量約1罐。
※ 說明：
1、 施工時氣溫應在12℃以上，涂料易于熟化，而超過36℃涂料則易起泡。且涂料施工時要求地面干燥（每一層都須干透才可繼續刮涂），才可以保證有最好的施工質量。
2、 球場竣工后,最好養護三天以上再使用。
